Тест барабанных тормозных колодок

Несколько веков умы ученых людей не покидала мысль о том, как заставить повозку двигаться самостоятельно. Мулы, ослы, конные повозки использовались в качестве средств передвижения с самых древних лет, но настоящая революция в этой области произошла только с появлением механического источника энергии, который можно было использовать в качестве движителя. Сначала это были паровые двигатели, электрические двигатели (да-да), и лишь потом появились двигатели внутреннего сгорания, работающие по циклу Отто, которые, претерпев глобальные усовершенствования, повсеместно используются в наше время. Переход на механические движители ознаменовал начало великой гонки, которая продолжается вот уже два столетия — гонка за высокими скоростями. Но одновременно с задачей заставить транспортное средство развить как можно большую скорость перед конструкторами встала задача, противоположная по направлению — заставить автомобиль остановиться тогда, когда это необходимо.



ОТ КЛИНА ДО РЕМНЯ



Понятно, что для реализации этой задачи и была создана тормозная система. Хотя первые устройства, предназначенные для остановки транспортных средств, системой можно было назвать лишь с большой натяжкой. Самым первым прообразом тормозной системы можно считать клин, который вставлялся между ободом колеса повозки и корпусом телеги. Такие устройства были очень эффективны, потому как у них присутствовал эффект самоусиления — вращающееся колесо как бы затягивало клин, увеличивая тем самым силу трения между клином и колесом. Однако понятно, что область применения такого тормоза ограничивалась конными обозами и применять его в самобеглых повозках нельзя. Конструкторы вышли из сложившейся ситуации, применив в автомобиле ременные тормоза. Эту систему уже можно считать прообразом современных тормозных систем: неподвижный кожаный ремень, который играл роль фрикционной тормозной ленты, применяемой до сих пор в специальных транспортных средствах и тракторах, при активизации тормозной системы, затягивался вокруг вращающегося шкива или барабана (в зависимости от конструкции), тем самым останавливая вращение колеса. В те годы, когда скорости были небольшими, эффективности такого рода систем было достаточно, чего не скажешь о ресурсе.



НЕМУЗЫКАЛЬНЫЙ БАРАБАН



Так или иначе тормозные системы постоянно усовершенствовались, но по сути каких-то устоявшихся решений не было до тех пор, пока не появились барабанные тормоза, ставшие «законодателями моды» на долгое время. Высокая эффективность и высокий ресурс таких тормозов заставили конструкторов повсеместно применять именно такую схему в автомобилях. Конструкция оказалась настолько удачной, что практически все последующие изменения касались в основном привода. Такая ситуация продолжалась вплоть до Второй мировой войны, спровоцировавшей резкий рост технического прогресса, правда в основном касающегося военной техники. Тяжелые условия эксплуатации потребовали повышенного запаса прочности и мощности практически всех систем, в том числе и тормозной. В таких условиях выявился один из самых существенных недостатков барабанной тормозной системы — склонность к перегреву при повышении нагрузки, и следующая за этим потеря эффективности.



ПРОТИВОСТОЯНИЕ



В это время на арену выходит принципиально другая — дисковая тормозная система. Главное отличие такой системы от барабанной — открытая всем ветрам рабочая поверхность и форма-диск вместо внутренней поверхности барабана. При движении автомобиля и его торможении рабочая поверхность диска очень эффективно охлаждается потоком набегающего воздуха, таким образом безболезненно «переваривая» повышенные нагрузки. Именно эта особенность (повышенная стойкость к перегреву и как следствие более высокая эффективность в экстремальных режимах) стала решающей в вопросе применения такой конструкции.


И вот до сегодняшнего дня эти две системы борются за место под солнцем, и борьба эта идет с переменным успехом: сразу после войны лейтмотивом всех выпускающихся автомобилей была дешевизна и простота конструкции — разоренная фашистами Европа не могла позволить себе никаких излишеств. Практически все автомобили, выпускающиеся в то время, комплектовались барабанной тормозной системой. Но с течением времени и с ростом скоростей ситуация менялась, и сейчас уже дисковая схема начинает вырываться вперед — барабанные тормоза используются только на задней оси автомобилей малого класса.


Но давайте оставим историю и остановимся непосредственно на свойствах и отличиях барабанных и дисковых тормозных систем.


Начнем с барабанных тормозных систем, а точнее с их достоинств. Во-первых, как мы уже упоминали ранее, самое главное их достоинство — простота конструкции, следствием которой является повышенная надежность и дешевизна. Вдобавок к этому за счет большей по сравнению с дисковыми тормозами рабочей площадью барабанные тормоза имеют куда больший ресурс. В комплексе это приводит к тому, что исправная система может не требовать к себе внимания в течение нескольких лет. Еще одно достоинство таких систем — эффект самоусиления, трение передней колодки о рабочую поверхность барабана обеспечивает «затягивание» колодки к барабану, в результате чего тормозное усилие увеличивается в несколько раз. Это свойство было очень востребовано в те года, когда усилители тормозов были большой редкостью. Но и это еще не все: барабанная тормозная система уравновешенная — не нагружает ступичные подшипники, благодаря тому, что колодки расположены по обе стороны от оси вращения колеса; и еще — грязезащищенность таких тормозов за счет того, что колодки находятся в закрытом пространстве, очень высока.



НАГРЕВ РЕШАЕТ ВСЕ



В общем, плюсов у них очень много, и возникает законный вопрос, если барабаны так хороши, зачем придумывать что-то еще, и почему все производители переходят на дисковые тормозные системы? Все дело в том, что при очень большом количестве достоинств барабанные тормоза обладают и несколькими недостатками, которые достаточно серьезны и опять же вытекают из конструктивных особенностей системы. Из-за того, что рабочая поверхность барабанных тормозов находится внутри закрытого пространства, с почти нулевым притоком холодного воздуха, при увеличении нагрузки колодки и барабаны начинают перегреваться, и резко падает эффективность торможения. В отдельных случаях может произойти коробление барабана или растрескивание и отслаивание фрикционной массы от каркаса колодки.


Таких недостатков лишены дисковые тормоза — неподрессоренные массы у них гораздо меньше, а открытые всем ветрам рабочие поверхности диска позволяют справляться с большими нагрузками без перегрева, отдавая лишнее тепло окружающей атмосфере. Еще один очень важный момент: барабанные тормоза лучше защищены от попадания влаги и грязи. Но если грязь все-таки попадет в нутро барабана, то выгнать оттуда ее будет гораздо тяжелее, чем в дисковых тормозных механизмах. Это объяснятся тем, что в последних поверхности трения имеют плоскую форму, и вода и грязь быстро выдавливаются, к тому же серьезно помогает центробежная сила, сбрасывающая грязь с рабочей поверхности. В барабанных же тормозах эта сила наоборот заносит всю гадость в поверхность трения.


Учитывая все вышеперечисленные факторы, можно понять, почему до сих пор самой распространенной схемой была комбинированная, с передними дисковыми тормозами и задними барабанными.


Эту тему мы решили затронуть не просто так, а по поводу. А поводом в этот раз послужило успешное окончание давно запланированного нами теста задних барабанных тормозных колодок переднеприводного семейства ВАЗов.



КАК МЫ ТЕСТИРОВАЛИ



Как и прежде, все испытания проводились в лаборатории, на оборудовании, прошедшем сертификацию. Естественно, что испытательные стенды отличались от использовавшихся для предыдущих тестов. В данном случае использовался стенд с натурным узлом заднего барабанного тормоза автомобиля ВАЗ 2108.


Для тестирования нами были приобретены оригинальные тольяттинские тормозные барабаны, по одному на каждый комплект колодок. Программа испытаний барабанных тормозных колодок во многом схожа с теми испытаниями, которые мы проводили ранее, но и различия все же имеются, поэтому на программе испытаний остановимся подробнее.



ЭФФЕКТИВНОСТЬ ОТДЕЛЬНЫХ ТОРМОЖЕНИЙ



Данный этап состоит из трех испытаний.



ИСПЫТАНИЕ 1. Этим испытанием имитируются различные режимы единичных торможений (от слабого до экстренного) со скорости 100 км/ч до полной остановки автомобиля. Начальная скорость 100 км/ч, температура колодки в начале торможения — менее 50 °C. Давление в тормозном цилиндре изменяется от 2 до 8 МПа с интервалом 2 МПа.



ИСПЫТАНИЕ 2. Этим испытанием имитируются различные режимы единичных торможений при различных начальных скоростях торможения. Давление в тормозном цилиндре — 5 МПа, температура колодки в начале торможения — менее 50 °C. Начальная скорость изменяется от 40 до 120 км/ч, с шагом 20 км/ч. Измеряется замедление.



ИСПЫТАНИЕ 3. Цель данного испытания — оценка эффективности торможения при различных значениях температуры колодки. Начальная скорость торможения — 100 км/ч, давление в тормозном цилиндре — 5 МПа. Замеряется замедление при различных значениях температуры колодки (от 50 до 200 градусов, с шагом 50 °C).



ЭФФЕКТИВНОСТЬ ПОВТОРНЫХ ТОРМОЖЕНИЙ



На данном этапе имитируется движение автомобиля по горному серпантину. Испытание состоит из двух одинаковых периодов, между которыми колодки остывают до начальной температуры (менее 50 градусов). Цель данного испытания — проверка стабильности рабочих характеристик колодок в экстремальных режимах эксплуатации. Программа данных испытаний заключалась в следующем: частота вращения инерционной массы стенда устанавливалась в соответствии со скоростью движения автомобиля 100 км/ч, и через каждые 45 секунд осуществлялись торможения до скорости 50 км/ч.


Самое интересное — это то, что в данном испытании постоянной составляющей являлась величина замедления, а критерием оценки эффективности — давление в гидросистеме. То есть на данном испытании мы проверяли, насколько сильно нужно давить педаль тормоза, чтобы обеспечить требуемое замедление.



ВОССТАНОВЛЕНИЕ



Программа испытаний на данном этапе полностью повторяет испытание 1 (определение эффективности отдельных торможений). Целью данного этапа является прогнозирование стабильности рабочих характеристик колодки на протяжении всего срока службы.

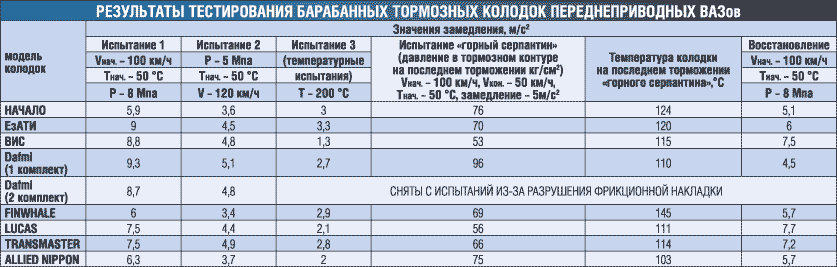

Как и раньше, с целью упрощения восприятия результаты испытаний выводятся в таблицу в упрощенном виде. Так, например, в таблице представлены наиболее важные параметры и «ключевые» моменты испытаний, а более подробно о поведении образцов на испытании вы, как всегда, можете прочитать непосредственно в описании.

ALLIED NIPPON

ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ

Передние дисковые тормоза автомобилей ВАЗ-2108 и их модификаций

Сразу же стоит отметить тот факт, что после испытания FADE, во время которого фрикционные накладки тормозных колодок нагреваются до максимальной температуры, происходит ощутимый рост величины коэффициента трения. При этом характер изменения данного параметра в зависимости от условий проведения испытаний остается прежним.

ИСПЫТАНИЕ FADE: при торможении со 100 км/ч до нуля, с постоянно заданной температурой массы фрикционного материала колодки и изменяющимся давлением в рабочем тормозном цилиндре (от 20 до 80 кг/см2, с шагом 20 кг/см2), происходит сначала небольшой, а потом и более ощутимый рост эффективности торможения. При этом за весь период испытаний значение коэффициента трения не вышло за нижний предел поля допуска «АвтоВАЗа», а после FADE и еще больше превысило верхний предел.

Восстанавливаемость тормозной эффективности для первого испытания составила 117%. При этом среднее значение коэффициента трения для первого испытания после FADE составило 0,49, что является отличным результатом.

ТОРМОЖЕНИЕ ДО НУЛЯ: на втором испытании (торможение до нуля со скоростей от 40 до 140 км/ч с шагом 20 км/ч, при заданной температуре — 100 °C и постоянном давлении в рабочем тормозном цилиндре — 50 кг/см2) колодки Allied Nippon проявили себя не менее достойно. Практически на протяжении всего испытания коэффициент трения держался на уровне не ниже 0,45, и только в конце несколько снизился до 0,36, что, тем не менее, укладывается в требования «АвтоВАЗа».

После испытания FADE также произошел заметный рост значения коэффициента трения. Таким образом, восстанавливаемость тормозной эффективности для второго испытания оказалась равной 113%. Среднее значение коэффициента трения для второго испытания составило 0,49.

ТЕМПЕРАТУРНЫЕ ИСПЫТАНИЯ: проходили при следующих условиях: температура в паре трения от 50 до 500 °C с шагом 50 °C, начальная скорость — 100 км/ч, конечная скорость — 0 км/ч, давление в рабочем тормозном цилиндре — 50 кг/см2, показали некоторое снижение эффективности торможения. В начале испытаний коэффициент трения составлял 0,42, после чего произошло его некоторое увеличение, но к концу испытаний он снизился до 0,3. Однако при этом его значение не вышло за пределы требований «АвтоВАЗа». Так же, как и в предыдущих испытаниях, после цикла FADE эффективность торможения существенно увеличилась, практически совпав по своему значению с верхней границей поля допуска «АвтоВАЗа».

Восстанавливаемость тормозной эффективности для данного испытания составила 110%.

Сам по себе цикл FADE показал абсолютную стабильность значения коэффициента трения, который практически на всем протяжении испытания оказался равным 0,36, с небольшим пиком кривой (0,45) в самом начале.

Средний общий износ фрикционных накладок за весь период испытаний составил 0,47 мм, при нормативе — 0,85 мм.

Износ тормозного диска за весь период испытаний составил 0,013 мм.

ЗАКЛЮЧЕНИЕ ИСПЫТАТЕЛЬНОГО ЦЕНТРА НАМИ

Эффективность торможения и износостойкость колодок дискового тормоза автомобилей ВАЗ-2108 и их модификаций деталь 2108-3501080 с торговой маркой Allied Nippon полностью соответствуют требованиям «АвтоВАЗа».

Износостойкость полностью соответствует требованиям «АвтоВАЗа».

Прочность соединения фрикционной накладки с основанием колодки соответствует требованиям ГОСТ Р 41.90-99 (Правил ЕЭК ООН №90).



ALLIED NIPPON

ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ

Передние дисковые тормоза автомобилей ГАЗ-3302 «газель» и их модификаций

ИСПЫТАНИЯ НА ПРИРАБОТКУ: в начале испытаний определялось изменение эффективности торможения до приработки. Оно составило 700 единиц, при нормативе — 620. Изменение эффективности при прогреве оказалось почти в два раза меньше, чем норматив: 11,5%, при нормативе — 25%.

Определение эффективности торможения непрогретых тормозных колодок (так называемая «утренняя свежесть) дало неплохие результаты. При давлении в рабочем тормозном цилиндре 40 кгс/см2 результат испытаний оказался равным 1040 единицам (при нормируемом диапазоне 1000-1180 единиц), а при увеличении давления в рабочем цилиндре вдвое этот показатель достиг значения 2000 единиц (диапазон, оговоренный «АвтоГАЗом», составляет для этих условий 1870-2150 единиц). Таким образом, можно говорить о хороших тормозных свойствах этих колодок даже в непрогретом состоянии.

СКОРОСТНЫЕ ИСПЫТАНИЯ: следующим пунктом программы стали скоростные испытания. Суть их заключается в том, что начальная скорость, с которой производится торможение, меняется в пределах от 60 до 120 км/ч. При этом изменение эффективности должно укладываться в диапазон от +15% до –15%. Результат испытуемых колодок оказался на высоте, а именно +2%.

При нагреве потеря эффективности составила –7,5% для первого нагрева, и –2% для второго. Учитывая тот факт, что норматив ГАЗа ограничивает максимальное значение данного показателя величиной 35%, можно сделать вывод о весьма стабильных свойствах материала фрикционной накладки.

СТАБИЛЬНОСТЬ ПРИ НАГРЕВЕ: последнее испытание заключалось в определении стабильности эффективности торможения после нагрева. Начальная скорость составляет 80 км/ч, и давление в рабочем тормозном цилиндре устанавливается равным 40 кгс/см2. Диапазон допустимых изменений оговаривается равным от –5 до +10. После первого нагрева стабильность эффективности составила +2, а после второго –2.

Единственным недостатком, который, впрочем, можно считать незначительным, стал время от времени появлявшийся «писк».

ЗАКЛЮЧЕНИЕ ИСПЫТАТЕЛЬНОГО ЦЕНТРА НАМИ

Эффективность торможения и износостойкость колодок дискового тормоза автомобилей ГАЗ-3302 «газель» и их модификаций деталь 3302-3501170 с торговой маркой Allied Nippon полностью соответствует требованиям ОАО «ГАЗ».

Прочность соединения фрикционной накладки с основанием колодки соответствует требованиям ГОСТ Р 41.90-99 (Правил ЕЭК ООН №90).



ALLIED NIPPON

ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ

Барабанные тормоза автомобилей ГАЗ-2410 «Волга» и их модификаций

ИСПЫТАНИЯ НА ПРИРАБОТКУ: определение эффективности торможения непрогретых тормозных колодок проводилось в два этапа. Сначала снимается зависимость тормозного момента (значение которого определяется коэффициентом трения) от значения давления в приводе тормозного механизма (т.е. рабочего тормозного цилиндра). Давление изменяется в пределах от 20 МПа до 80 МПа. Начальная скорость торможения оставалась неизменной и равнялась 80 км/ч. Значение тормозного момента для непрогретых колодок уложилось ровно посередине диапазона значений, оговоренных «АвтоГАЗом». При прогреве произошло снижение данного показателя таким образом, что его значение практически совпало с нижней границей поля допуска. После этого снималась зависимость величины тормозного момента от начальной скорости торможения, которая изменялась в пределах от 40 до 120 км/ч. При этом давление в рабочем тормозном цилиндре оставалось фиксированным и составляло 5 МПа. Данный этап также показал вполне удовлетворительную эффективность торможения холодных колодок. А вот при нагреве значение тормозного момента вышло за нижнюю границу поля допуска на несколько процентов.

СТАБИЛЬНОСТЬ ПРИ НАГРЕВЕ: следующим пунктом программы стали температурные испытания. Производилось 15 торможений с постоянным значением давления в рабочем тормозном цилиндре. Начальная скорость задавалась равной 120 км/ч, но торможение производилось не до нуля, а до 60 км/ч. При этом снимались зависимости тормозного момента и температуры в паре трения от номера торможения. В результате выявилось некоторое снижение эффективности, но все значения остались в пределах поля допуска.

По окончании испытаний на эффективность торможения на отдельном комплекте колодок определялся средний износ за одно условное торможение. Он составил 0,78.10-3 мм/торм.

ЗАКЛЮЧЕНИЕ ИСПЫТАТЕЛЬНОГО ЦЕНТРА НАМИ

Эффективность торможения колодок барабанного тормоза автомобилей ГАЗ-2410 «Волга» и их модификаций деталь 24-3501090/91 с торговой маркой Allied Nippon в «холодном» состоянии обеспечивает выполнение требований ГОСТ Р 41.13-99 (Правил ЕЭК ООН №13). Однако следует отметить падение эффективности при нагреве, после которого эффективность торможения не восстанавливается до первоначального уровня.

Износостойкость можно оценить как хорошую.

Прочность соединения фрикционной накладки с основанием колодки соответствует требованиям ГОСТ Р 41.90-99 (Правил ЕЭК ООН №90).



FINWHALE

ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ

ЗАЯВЛЕННЫЙ ПРОИЗВОДИТЕЛЬ: Grunntech GmbH, Германия.

МАРКИРОВКА КОЛОДКИ: VR 318.

ОБЛАСТЬ ПРИМЕНЕНИЯ: задний барабанный тормоз ВАЗ 2108-2115.

ВНЕШНИЙ ВИД И УПАКОВКА: упаковка данных колодок выполнена в стиле, присущем всему модельному ряду данной компании. Колодки выполнены аккуратно, с каркасом они соединены на клею. Никакого облоя или лишних следов клея не обнаружилось. На каркасе каждой колодки есть фирменная наклейка, а в коробке обнаружилась инструкция по замене колодок на русском языке.


ПОТРЕБИТЕЛЬСКИЙ АНАЛИЗ

По ходу испытаний два комплекта колодок FINWHALE, что называется, «ноздря в ноздрю» прошли испытания на эффективность отдельных торможений — разница в показателях при проверке замедления со скорости 100 км/ч была очень небольшой.

Что же касается абсолютных величин, то в этом испытании колодки показали вполне приемлемые результаты — величина замедления при сильном торможении составила 6 м/с2. Такая же картина сохранилась при проверке эффективности со скоростей 40-120 км/ч — колодки показали результаты невысокие, но стабильные, значения замедления при торможении со скорости 120 км/ч различались между собой лишь на 0,2 м/с2 (абсолютные значения составили 3,3 и 3,5 м/с2).

Температурные испытания. В данном испытании колодки выбились из «середнячков» в лидирующую группу, показав замедление 2,9 м/с2 при температуре колодки 200 °С — немногие участники тестирования смогли достичь такого результата. Стоит сказать, что данное испытание является наиболее тяжелым, так как оно проходит по режиму, являющемуся ахиллесовой пятой барабанных тормозов с их плохим теплоотводом.

При проверке эффективности повторных торможений два комплекта немного разошлись в показаниях: первому комплекту с самого начала не понравилось это испытание. На первых торможениях, для того, чтобы достичь замедления в 5 м/с2, потребовалось создать давление в гидравлическом контуре в 75 кг/см2 — многовато, а на последнем торможении эта величина достигла 92 кг/см2 — нужно иметь достаточную физическую форму, чтобы развить такое давление в тормозной системе. Словно спохватившись, второй комплект без единой запинки прошел эти же испытания, показав поистине отличные результаты: на первом торможении давление в тормозном контуре составило 57 кг/см2, а на последнем — 58 кг/см2, по этому показателю колодки также заслужили хорошей оценки.

Испытания на восстановление показали незначительное изменение значений по сравнению с первоначальными испытаниями, и это свидетельствует о правильной технологии производства и позволяет предположить, что характеристики данных колодок будут стабильными на протяжении срока эксплуатации.



РЕЗЮМЕ

ДОСТОИНСТВА: стабильные характеристики, высокая эффективность при нагреве.

НЕДОСТАТКИ: невысокое значение замедления отдельных торможений, разброс показателей на «горном серпантине».

ОБЩАЯ ОЦЕНКА: колодки запомнились прежде всего хорошими результатами во время проверки эффективности при нагреве. Во время проведения остальных испытаний колодки не блистали отличными результатами, но эффективность в большинстве случаев находилась в пределах допуска.



LUCAS

ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ

ЗАЯВЛЕННЫЙ ПРОИЗВОДИТЕЛЬ: TRW Automotive.

МАРКИРОВКА КОЛОДКИ: GS8210.

ОБЛАСТЬ ПРИМЕНЕНИЯ: задний барабанный тормоз ВАЗ 2108-2112.

ВНЕШНИЙ ВИД И УПАКОВКА: упаковка колодок выполнена в соответствии с фирменным стилем LUCAS, качество исполнения колодок выполнено на должном уровне, к тому же в комплекте оказалась инструкция по установке с мерами предосторожности на русском языке.


ПОТРЕБИТЕЛЬСКИЙ АНАЛИЗ

В наших предыдущих тестах уже участвовала продукция компании TRW, в частности в тесте передних тормозных колодок, и там они получили достаточно высокие оценки, но с другой стороны, во всем мире существует тенденция к переходу на дисковые тормоза и доля барабанных тормозов неуклонно снижается. В производстве отечественных автомобилей таких тенденций, к сожалению, не намечается, поэтому есть вероятность, что колодки производителей из стран СНГ будут более адекватны, что мы и проверим в данном случае.

Первый норматив (единичные торможения) колодки LUCAS отработали хорошо, показав достаточно высокие значения замедлений — 7,5 м/с2 при торможении со скорости 100 км/ч, при давлении в тормозном контуре 8 МПа. Торможение с различных скоростей также не выявило слабых мест у данных колодок — значения замедления на данном этапе не опускались ниже отметки 4,2 м/с2 при том, что средняя величина составила 4,35 м/с2 — разброс показаний действительно небольшой.

Температурные испытания для данных колодок прошли без всякого рода неприятных сюрпризов, единственное — за такие деньги, которые просят в автомагазинах, хотелось бы чуть большее замедление при температуре 200 °C, чем те 2,1 м/с2, показанные LUCAS.

Многократные торможения. По нашему мнению, именно это испытание полностью раскрыло потенциал данных колодок. Начальные усилия здесь, как и в других испытаниях, были не лучшие (среднее давление в тормозном контуре 64 кг/см2), но достаточно близко к группе лидеров, но самое интересное произошло по мере нагрева колодок. Вместо логично понятного падения эффективности или сохранения характеристик на том же уровне колодки, нагреваясь, тормозили лучше! В итоге к 25-му торможению средняя величина давления упала до 56 кг/см2. Но больше всего приятно удивило то, что разброс показаний при этом для двух подходов обоих комплектов был не более 4 кг/см2 — такой стабильности в нашем тесте никто так и не смог достичь. Температура колодок на последнем торможении составила 111 °C — по этому показателю колодки занимают второе место.

Наши предположения о стабильности составов было подтверждено и циклом восстановления, на котором значения замедления не только не упали после проведения тестирования, но даже и немного выросли.



РЕЗЮМЕ

ДОСТОИНСТВА: высокая стабильность, увеличение эффективности при многократных торможениях.

НЕДОСТАТКИ: высокая цена.

ОБЩАЯ ОЦЕНКА: несмотря на то что колодки не являются победителями нашего тестирования, нам они показались наиболее сбалансированными — в общем, оптимальный выбор для тех, кто не гонится за рекордами, а просто предпочитает хорошую и, самое главное, надежную работу. Вот только были бы подешевле...



DAFMI

ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ

ЗАЯВЛЕННЫЙ ПРОИЗВОДИТЕЛЬ: ТОО фирма «ДАФМИ», Украина.

МАРКИРОВКА КОЛОДКИ: DA 140.

ОБЛАСТЬ ПРИМЕНЕНИЯ: задний барабанный тормоз ВАЗ 2108-2112.

ВНЕШНИЙ ВИД И УПАКОВКА: упаковка и внешний вид колодок всегда были «коньком» компании DAFMI, яркие коробки с качественной полиграфией, упаковка колодок в целлофановую упаковку, четкая маркировка колодок и неизменная инструкция на русском языке с паспортом качества — все эти атрибуты постоянно сопровождают продукцию компании. Так было и в этот раз. По качеству преподношения товара покупателю — твердая «пятерка».


ПОТРЕБИТЕЛЬСКИЙ АНАЛИЗ

Барабанные тормозные колодки появились в ассортименте данного производителя совсем недавно и сразу же заполнили все прилавки магазинов автозапчастей, что вполне объяснимо — передние колодки данной марки в России пользуются особой популярностью благодаря хорошему соотношению цена/качество, что подтверждено нашими испытаниями. Поэтому нам вдвойне было интереснее проверить эффективность данных изделий.

Надо сказать, что во время испытаний колодки взяли резвый старт, показав в торможении со скорости 100 км/ч с давлением в тормозном контуре 8 МПа почти рекордную величину замедления в 9 м/с2, эта величина была бы рекордной, если бы не егорьевские колодки, которые показали точно такой же результат.

Победное шествие продолжилось и во время проверки эффективности торможений с различных скоростей с давлением 5 МПа. Замедление при торможении со скорости в 120 км/ч составило 5 м/с2, что также является отличным результатом. В этих двух испытаниях оба комплекта колодок отработали одинаково хорошо, но дальше события развивались по голливудскому сценарию, причем поведение каждого комплекта необходимо описывать отдельно.

Итак, первый комплект, температурные испытания. Здесь вплоть до температуры 150 °C колодки также показывали высокую эффективность и стабильность торможения, некоторый провал произошел по достижении 200 °C — значение замедления снизилось на 30%, но все равно составило вполне высокие 2,7 м/с2. Горный серпантин начался для первого комплекта колодок традиционно хорошо, хотя до рекордов было далековато: необходимое замедление на первых пяти торможениях было достигнуто при давлении в тормозном контуре 65 кг/см2. Но этот результат колодки удержать не смогли: начиная с шестого торможения, эффективность резко упала, и теперь для развития необходимого замедления надо уже давить педаль до 89 кг/см2, что выходит за границы требований ТУ. В дальнейшем падение эффективности остановилось, но конечная величина давления составила 96 кг/см2. Температура колодки на последнем торможении составила 110 °С — одно из самых лучших значений в нашем тесте, но здесь она объясняется низкой эффективностью в данном испытании.

Последовавший дальше цикл восстановления показал, что за время проведения теста эффективность колодок упала более чем в 2 раза! Осмотр первого комплекта колодок после испытаний показал, что вся рабочая поверхность покрылась пленкой окалины, которая и являлась причиной столь низкой эффективности на цикле «горный серпантин» и восстановлении.

Более удручающая картина приключилась со вторым комплектом колодок: во время проведения температурных испытаний при наборе колодки 130 °С из барабана повалили сильный дым. Испытания были остановлены, а осмотр колодок и барабана показал, что фрикционная накладка потеряла свою целостность, проще говоря, от нее буквально отваливались куски, больше похожие на древесный уголь, чем на фрикционный материл, к тому же часть накладки была нанесена на рабочую поверхность барабана.



РЕЗЮМЕ

ДОСТОИНСТВА: очень высокая эффективность отдельных торможений.

НЕДОСТАТКИ: потеря эффективности первого комплекта за цикл тестирования, разрушение второго комплекта после температурных испытаний.

ОБЩАЯ ОЦЕНКА: проведенные испытания выявили неспособность колодок работать при высоких температурах. Остается надеяться, что этот недостаток лишь следствие периода «детских болезней» и в ближайшее время будет устранен производителем.



ЕЗАТИ

ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ

ЗАЯВЛЕННЫЙ ПРОИЗВОДИТЕЛЬ: «ЕзАТИ», Егорьевск.

МАРКИРОВКА КОЛОДКИ: Т-167.

ОБЛАСТЬ ПРИМЕНЕНИЯ: задний барабанный тормоз ВАЗ 2108-2112.

ВНЕШНИЙ ВИД И УПАКОВКА: колодки изготовлены достаточно опрятно: на каркасе имеются небольшие остатки клея, но их объем находится в разумных пределах.


ПОТРЕБИТЕЛЬСКИЙ АНАЛИЗ

От егорьевских колодок мы с самого начала ждали высоких результатов, ведь они на производстве барабанных колодок, что называется, не одну собаку съели за долгие годы поставок на конвейер «АвтоВАЗа», но о том, как они себя проявили, читайте ниже.

Испытание на проверку эффективности отдельных торможений колодки прошли на ура — среднее значение замедления при экстренном торможении со скорости 100 км/ч составило 9 м/с 2 — результат просто отличный. По этому показателю колодки соперничают только с DAFMI, в то время как другим участникам тестирования такая величина была недоступна.

На проверке эффективности торможения с различных скоростей результат был также достаточно высок, но все же величина замедления в 4,5 м/с 2 относит колодки скорее к середине турнирной таблицы.

Хорошо колодки прошли и температурные испытания — при наборе температуры колодки 200 °C среднее значение замедления составило 3,3 м/с2 — еще один самый высокий результат в нашем тесте.

По результатам испытаний «горный серпантин» колодки из Егорьевска занимают пятую строчку турнирной таблицы со значением давления в тормозном контуре на последнем торможении в 70 кг/см2. Тем не менее в требования ТУ это вполне укладывается, а в качестве еще одного положительного момента отметим стабильность тормозного усилия на протяжении данного испытания. Температура колодок на последнем торможении составила 120 °C.

К сожалению, испытания на восстановление не смогли также нас порадовать — после всего цикла тестирования эффективность замедления при экстренном торможении со скорости 100 км/ч упала с 9 до 6 м/с2. Сама по себе эта величина вполне достаточна, но немного расстроила тенденция.



РЕЗЮМЕ

ДОСТОИНСТВА: высокая эффективность колодок на отдельных торможениях и температурных испытаниях.

НЕДОСТАТКИ: снижение характеристик по результатам цикла восстановления.

ОБЩАЯ ОЦЕНКА: хорошие колодки от отечественного производителя, в тесте показали стабильные и высокие характеристики, за исключением цикла восстановления.



НАЧАЛО

ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ

ЗАЯВЛЕННЫЙ ПРОИЗВОДИТЕЛЬ: ПО «НАЧАЛО».

МАРКИРОВКА КОЛОДКИ: 2108-3502090.

ОБЛАСТЬ ПРИМЕНЕНИЯ: задний барабанный тормоз ВАЗ 2108-2112.

ВНЕШНИЙ ВИД И УПАКОВКА: колодки данного производителя отличаются довольно развитой системой защиты от подделок, включающей в себя голографическую наклейку, закатанную под лак, и фирменное клеймо, выбитое на каркасе колодок. Упаковка же выполнена в полном соответствии с ее предназначением — поставил колодки, выкинул коробку.


ПОТРЕБИТЕЛЬСКИЙ АНАЛИЗ

Испытания на проверку эффективности отдельных торможений колодки прошли на стабильно невысоком уровне, но не выходя за рамки требований нормативов. Торможение со скорости 100 км/ч с давлением в тормозном контуре 8 МПа прошло с замедлением, 5,9 м/с2 — результат, без сомнения, низкий, но не выходящий за пределы разумного.

Начало второго испытания было уже куда лучше: диапазон торможений со скоростей 40–100 км/ч с давлением в контуре 5 МПа колодки прошли с хорошим замедлением, но со скоростью в 120 км/ч колодки справились уже хуже — больше 3,6 м/с им развить не удалось.

Понятно, что надежды на благоприятный исход температурных испытаний при таком раскладе у нас не было. Как оказалось, совершенно напрасно. Словно бы упершись, колодки стойко перенесли нагрев без значительных потерь эффективности. Более того, оба комплекта по мере прогрева 2 раза увеличивали эффективность торможения (1 комплект при наборе температуры 100 °C, второй — при 150 °C). Конечно, дальше характеристики немного упали, но все же совсем ненамного, в результате чего колодки при наборе 200 °C показали отличную эффективность, заняв вторую строчку в турнирной таблице.

Испытания на проверку эффективности повторных торможений прошли под тем же девизом, что и первые два — показатели не высокие, но в пределах нормы. Во время этого испытания два комплекта колодок вели себя по-разному: первый комплект показал большую эффективность торможения, но разброс показаний был заметен. Второй комплект прошел испытания с меньшим разбросом, но и усилие на педали было выше.

Температура колодок на последнем торможении составила 124 °C — многовато.

Цикл восстановления показал, что эффективность торможения за время тестирования снизилась немногим более 10%.



РЕЗЮМЕ

ДОСТОИНСТВА: стойкость колодок к нагреву, низкая цена.

НЕДОСТАТКИ: низкая эффективность отдельных торможений.

ОБЩАЯ ОЦЕНКА: колодки оставили двойственные впечатления. С одной стороны, их характеристики хоть и не выходят за пределы разумного, но все же достаточно низки, в то же время почти полное безразличие к нагреву мы тоже без внимания оставить не можем.



ВАЗИНТЕРСЕРВИС

ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ

ЗАЯВЛЕННЫЙ ПРОИЗВОДИТЕЛЬ: ЗАО «ВАЗИНТЕРСЕРВИС», Тольятти.

МАРКИРОВКА КОЛОДКИ: 2108-3502090.

ОБЛАСТЬ ПРИМЕНЕНИЯ: задний барабанный тормоз ВАЗ 2108-2112.

ВНЕШНИЙ ВИД И УПАКОВКА: сразу видно, что в Тольятти не пожалели клея: его остатки лезут изо всех щелей, и из-за этого колодки кажутся немного неопрятными. Однако, это объясняется особенностями техпроцесса изготовления колодки. При наклеивании накладки на каркас, арматура полностью погружается в клеевой раствор, который еще выполняет и антикоррозионную функцию. Дизайн упаковки вполне традиционен для отечественного производителя, а на ее боках содержится большое количество информации, начиная от применения, заканчивая массогабаритными характеристиками и списком дилеров по России.


ПОТРЕБИТЕЛЬСКИЙ АНАЛИЗ

Продукция данной компании была для нас в некотором роде «темной лошадкой» — ранее она не попадала к нам на тесты, но сейчас мы этот недостаток устраняем.

Итак, как говорится, начнем с начала, а точнее с эффективности отдельных торможений. Здесь колодки продемонстрировали очень высокую эффективность торможений, на равных соревнуясь с другими лидерами данного испытания, в итоге при экстренном торможении со скорости 100 км/ч показав замедление лишь на 0,2 м/с2 меньше рекордной отметки в данном нормативе. Конечная величина замедления составила 8,8 м/с2.

Такая же ситуация произошла и с проверкой эффективности при торможении с различных скоростей, с той лишь разницей, что в этот раз до рекорда не хватило 0,3 м/с2. Понятно, что и без этого результат оказался более чем удовлетворительный — замедление в 4,8 м/с2 говорит само за себя.

К сожалению, на температурных испытаниях колодки не смогли продолжить триумфальное шествие. Вплоть до температуры колодок 100 °C значения замедлений были достаточно стабильны и велики, но, начиная с 150 °C, произошло резкое (примерно в 2 раза) падение эффективности, которое не изменило свой характер до конца температурных испытаний. В итоге при температуре колодок 200 °C значение замедления составило до обидного низкие 1,3 м/с2.

Однако колодки сразу же реабилитировались на «горном серпантине», показав характеристику, обратную температурным испытаниям. То есть в данном случае с увеличением числа торможений, а соответственно и нагревом, для развития необходимого замедления колодкам требовалось все меньшее усилие (за исключением второго комплекта, который не поддержал данной тенденции на первом периоде горного серпантина). В итоге среднее давление в тормозном контуре на последнем торможении составило лучшие 53 кг/см2. И если бы не пресловутый второй комплект, то эта величина была бы еще ниже.

Температура колодок на последнем торможении в данном случае составила достаточно низкие 115 °C.

Проверка стабильности рабочих характеристик по циклу восстановления выявила падение эффективности на 15% за полный цикл тестирования, однако хороший «запас прочности» не позволил колодкам опуститься ниже второй строчки протокола данного норматива.



РЕЗЮМЕ

ДОСТОИНСТВА: высокая эффективность отдельных торможений, высокая эффективность повторных торможений.

НЕДОСТАТКИ: потеря эффективности при нагреве до 150 градусов в массе фрикционной накладки.

ОБЩАЯ ОЦЕНКА: очень хорошие колодки, и если бы не потеря эффективности при нагреве, быть бы им победителями по совокупности показателей.



ALLIED NIPPON

ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ

ЗАЯВЛЕННЫЙ ПРОИЗВОДИТЕЛЬ: ALLIED NIPPON.

МАРКИРОВКА КОЛОДКИ: ABS 1701.

ОБЛАСТЬ ПРИМЕНЕНИЯ: задний барабанный тормоз ВАЗ 2108-2112.

ВНЕШНИЙ ВИД И УПАКОВКА: внешне колодки оставляют приятное впечатление — они сделаны очень аккуратно, без каких-либо огрехов типа облоя или неровно приклеенной фрикционной накладки. В коробке с колодками оказалась довольно подробная инструкция на русском языке по установке с иллюстрациями.


ПОТРЕБИТЕЛЬСКИЙ АНАЛИЗ

Если колодки при торможении со 100 км/ч с усилием 8 МПа не могли похвастаться высокими значениями замедления, то при меньших усилиях ALLIED NIPPON показали себя достаточно хорошо — в штатных режимах езды с небольшими подтормаживаниями управлять замедлением будет удобно.

При увеличении давления в тормозном контуре эффективность подрастала не так сильно, как хотелось бы — среднее значение замедления при экстренном торможении составило 6,3 м/с2.

Похожие результаты колодки показывали и при торможении с различных скоростей — при торможении со скорости 120 км/ч средняя величина замедления составила 3,7 м/с2.

В температурных испытаниях колодки ALLIED NIPPON показали достаточно стабильные значения — кривая замедления по мере прогрева снижалась, но резких провалов не было и в помине. При температуре колодок 200 °C средняя величина замедления для двух комплектов составила 2 м/с2.

Эффективность повторных торможений. Начало данного цикла колодки прошли на границе допуска, но не выходя за него. С увеличением числа торможений падения эффективности не наблюдалось — средние значения давления в тормозном контуре были стабильны и на последнем торможении составили 75 кг/см.

Зато температура колодок на последнем торможении «горного серпантина» оказалась самой низкой (103 °C), так что можно быть уверенным: опасности для тормозной жидкости в данном случае нет.

По результатам цикла восстановления падение эффективности по сравнению с первым испытанием составило не более 10%.



РЕЗЮМЕ

ДОСТОИНСТВА: стабильность характеристик, хорошие значения замедления при небольшом давлении в тормозном контуре.

НЕДОСТАТКИ: невысокие итоговые значения замедления по результатам испытаний на проверку эффективности отдельных торможений.

ОБЩАЯ ОЦЕНКА: колодки прошли испытания, уступая по некоторым характеристикам другим, но достаточно стабильно, не вылезая за рамки технических требований.



TRANSMASTER

ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ

ЗАЯВЛЕННЫЙ ПРОИЗВОДИТЕЛЬ: TRANSMASTER, Россия.

МАРКИРОВКА КОЛОДКИ: 2108-3502090.

ОБЛАСТЬ ПРИМЕНЕНИЯ: задний барабанный тормоз ВАЗ 2108-2112.

ВНЕШНИЙ ВИД И УПАКОВКА: упаковка данных колодок привлекает к себе внимание: иллюстративный ряд подобран из логотипов производителя — своего рода памятник имени себя. Но для нас это не важно: главное, чтобы содержимое было качественным, а остальное приложится. Первичный осмотр колодок не выявил каких-либо существенных огрехов изготовления, поэтому мы смело отправили колодки на растерзание специалистам лаборатории.


ПОТРЕБИТЕЛЬСКИЙ АНАЛИЗ

Наиболее важным с точки зрения безопасности параметром в первом испытании является торможение со скорости 100 км/ч с давлением в контуре 8 МПа, ведь это испытание имитирует экстренное торможение, которое используют для избежания ДТП. И в данном испытании колодки TRANSMASTER не пали духом и показали вполне достойное замедление в 7,5 м/с2. Но нам бы хотелось отметить еще и другое высокое значение — 2,2 м/с2 при торможении с усилием 2 МПа. Это значит, что в реальных условиях колодки будут «хваткие» при несильном подтормаживании, что, несомненно, увеличивает комфортабельность управления автомобилем. Та же «хваткость» сохранилась и при торможении с различных скоростей, включая и торможение со 120 км/ч, где данные колодки лишь чуть-чуть уступили лидеру.

При проведении температурных испытаний два комплекта разошлись в показаниях: первый комплект оказался достаточно «теплолюбивым», показав абсолютно стабильное замедление в 3,2 м/с2 при температуре колодок 150 и 200 °C. Второй же комплект с самого начала принял в штыки идею этого испытания, показав замедление при 200 °C не более 2,3 м/с2. Тем не менее средняя величина для двух комплектов составила вполне солидные 2,8 м/с2.

Разошлись пути-дорожки у разных комплектов и на повторных торможениях. Но здесь уже заартачился первый комплект: при одинаковых значениях давления для обоих комплектов в начале испытания первый с увеличением числа торможений требовал повысить давление на педаль, в то время как второй, разогреваясь, довольствовался все меньшим усилием. В общем, благодаря последнему итоговая величина усилия составила всего 66 кг/см2. Температура колодок на последнем торможении была не высока — 114 °C, это не та температура, которой стоит опасаться.

За полный цикл тестирования колодки TRANSMASTER потеряли в эффективности менее 5%, что может свидетельствовать о точном соблюдении технологических норм при изготовлении фрикционного материала.



РЕЗЮМЕ

ДОСТОИНСТВА: высокая тормозная эффективность, стабильность характеристик по циклу восстановления.

НЕДОСТАТКИ: различия в поведении разных комплектов колодок.

ОБЩАЯ ОЦЕНКА: если сказать в двух словах: колодки понравились, и даже очень сильно.




Дополнительная информация



Хотите купить или продать? Воспользуйтесь нашим интернет АУКЦИОНОМ!
Автоаксессуары и дополнительное оборудование, парковочные раддары и видеорегистраторы из первых рук!



Отзывы пользователей

Свой отзыв оставил:

Николай
Уже не в одном магазине встречаю задние тормозные колодки Ferodo premier к коробке вопросов нет а вот на колодках нет ни чего о фирме, есть только следующее:E1 90R-01873/356 2102N04830 81197 жж Интересно мнение специалиста.На Тальятинских все исписано к примеру.

Свой отзыв оставил:

Редакция
Дорогие читатели!
Спасибо, что используете наши тесты для выбора запчастей для своего автомобиля!
Сейчас мы занимаемся подготовкой нового теста тормозных колодок. Для того чтобы его провести нам необходима ваша поддержка. Мы собираем средства на тестирование.
Каждый участник акции кроме подарка, получает возможность проголосовать за тест колодок на интересующий его автомобиль и производителя колодки.
Просим вас поддержать наше начинание финансово или информационно сделав репост на свой странице в соц. сети.
Адрес проекта по сбору средств http://planeta.ru/campaigns/12521

Свой отзыв оставил:

Сергей
купите TRW и не партесь

Свой отзыв оставил:

DIM
\"ВАЗИНТЕРСЕРВИС\" и \"Начало\" сами не производят накладки, делают только каркас колодки и приклейку накладки. Накладки различных отечественных производителей

Свой отзыв оставил:

mib
Посмотрел и ничего так и не выбрал

Обсудить в форуме



Оставить отзыв

Имя

E-mail (не обяз.)

Отзыв

Введите код (цифры)






audi цены
ауди центр запад
audi цены
служба доставки по Москве HY-Express



фольксваген
бмв цены

Rambler's Top100 Rambler's Top100 Яндекс цитирования

Articles
Copyright © "Потребитель".
Использование материалов сервера в on-line изданиях разрешается при наличии гиппертекстовой ссылки на www.autodela.ru.
Ссылка должна содержать слова: "Журнал. АвтоДела".
Использование материалов в off-line изданиях возможно лишь с письменного разрешения редакции.
По вопросам размещения рекламы, ошибкам на сайте, предложениям по работе сайта -

Дизайн сайта: Максим Зимин
